Sistema de radiodifusión de paginación multipartita industrial
1.1 Características del sistema
El sistema de paginación “Multi-Party Talk” PA3 está diseñado para la comunicación en entornos industriales.
R: Es adecuado para ambientes ruidosos, corrosivos, áreas peligrosas y temperaturas extremas, el polvo y la humedad crean ambientes hostiles.
B: El sistema “Conversación multipartita” tiene dos operaciones: la primera es la llamada de grupo a través del auricular de recogida y presionando un botón para marcar automáticamente; El otro es un intercomunicador privado de dos vías en una línea o más llamadas de grupos de dos vías y se puede permitir un máximo de comunicación de hasta 99 personas.
C: El sistema también se puede conectar a una red externa, y la extensión puede llamar a otros teléfonos fuera de la red.
1. Para iniciar la comunicación o la transmisión a través del sistema a todas las demás estaciones, el operador en una de las estaciones levanta el auricular de la base, presiona para llamar y hablar con todos los demás.
2. Todas las estaciones suenan y contestan automáticamente. Todos los demás usuarios de todas las demás estaciones pueden unirse a la conversación levantando el auricular y hablando por el auricular. El sistema permite que todas las partes conversen simultáneamente sin interferencias o interferencias. Después de la conversación, cada estación se apagará automáticamente para liberar la línea.
3. Para iniciar la comunicación o transmisión a una de la otra estación, el operador de una de las estaciones levanta el auricular de la base, presiona el número de identificación (número de extensión) al que desea llamar y hable con ellos. Después de la conversación, cada estación se apagará automáticamente para liberar la línea.
1.2 composición del sistema
Está compuesto por una estación de teléfono de montaje en pared, una estación de teléfono de escritorio, un teléfono de usuario a prueba de explosiones IIC, una estación de teléfono de esquema, una estación de teléfono de transmisión unidireccional, un ecualizador de línea, un cable de comunicación, alimentación de CA de 220 V, etc.
1.3 Fuente de alimentación del sistema AC 220V de potencia centralizada.
1.4 Tipo de estación telefónica Estación de teléfono de montaje en pared interior Estación de teléfono de escritorio de estación de teléfono de montaje en pared exterior, teléfono de usuario a prueba de explosiones IIC, estación de teléfono de esquema, estación de teléfono de transmisión unidireccional.
1.5 Capacidad de la estación telefónica Estación telefónica Capacidad del sistema: 2 99.
1.6 Distancia de transmisión
Sistemas para la distancia de transmisión efectiva: 26Km.
caracteristicas:
+ Conexión de cable de la mano para ahorrar cable.
+ Comunicación bidireccional, para todos los partidos.
+ Soporte de pared, sobremesa, modelos.
+ Modelos para interiores, exteriores y lugares peligrosos.
+ Fuente de alimentación central (todo en uno) disponible en 110VAC ~ 230VAC dentro
Distancia máxima de 7 km en 30 extensiones.
+ Si hay más de 30 extensiones y más de 7 km, cada estación necesita fuente de alimentación de CA
110VAC ~ 230VAC
+ Transmisión automática con altavoz de 8W.
Sistema automático de respuesta analógica y parada automática.
+ Auto cheque saludable
+ Pantalla LCD para el identificador de llamadas y el número de marcación.
+ Marcación repetida del último número
+ Número de identificación programable
+ 2 teclas de marcación rápida
Capítulo 2 Características técnicas
2.1 Uso de condiciones ambientales
+ Temperatura ambiente -30 ℃ + 70 ℃ (estación de teléfono de montaje en pared exterior)
+ -10 ℃ + 35 ℃ (en la estación telefónica de montaje en escritorio)
+ Humedad relativa ≤90
+ Ruido ambiental ≤110dB (estación de teléfono de montaje en pared exterior)
+ Presión barométrica 70Kpa 106Kpa
2.2 Características principales
Característica de difusión
Hay 3 a 6 canales. Después de recoger el gancho;
1. presione L1 + número de esquema ： llamando a ling。
2. presione L2 o L3, presione # + número de identificación: llamada única (llamada de uno a uno).
3. Presione L2 o L3, presione # + 99999: llamada completa.
4. Presione L2 o L3, presione # + número de grupo: grupo de llamadas
5. Presione L2 o L3, presione el número de marcación rápida por lo menos tres segundos. Cuando escuche, el tono de marcación puede soltar el botón. Abra la función del sistema de transmisión para realizar una llamada de
2.2.1 llamada dúplex
Después de que el usuario llamado levante el gancho. La persona que llama puede hacer una llamada dúplex a través del mango del micrófono o presionar el botón de manos libres.
2.2.2 Conmutación de canales
Después de que el usuario llamado levante el gancho. La persona que llama puede hacer una llamada dúplex a través del mango del micrófono.
2.2.3 Conmutación de canales
Los interruptores giratorios operan 3 6 selección de canales de comunicación.

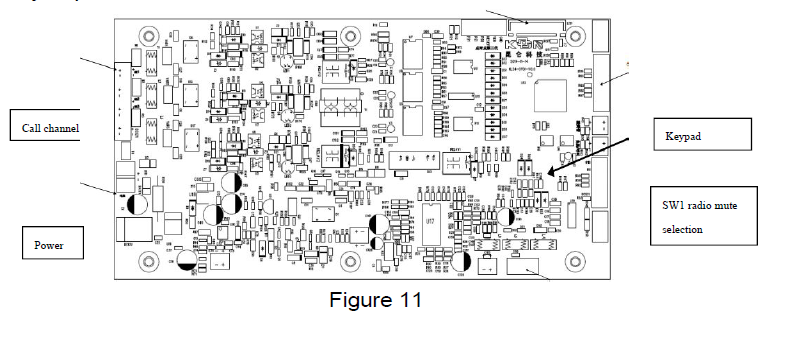

2.2.4 Ajuste de silencio de Boardcasting
Maintainer puede configurar el volumen de llamadas a través del interruptor de silencio en la placa base;
2.2.5 Uso de PSTN para hacer una comunicación telefónica detallada
El usuario del esquema puede hacer una llamada y comunicación de difusión a través de la estación telefónica del esquema al PSTN.
2.2.6 Expansión fácil de usar
Cada estación funciona de forma independiente. Toda la estación telefónica funciona a través de un cable de 8-14 hilos en paralelo. Si alguna falla de una estación no afecta el funcionamiento normal de otras estaciones de usuario. Los usuarios pueden según la demanda para ampliar la estación o la reubicación. Es ilimitado
2.3 El índice principal
2.3.1 fuente de alimentación de trabajo
Tensión de alimentación: CA 220V ± 10% 50Hz ± 5%. Estado estático de alimentación ≤3W, tiempo dinámico para la estación de teléfono de escritorio≤10W, estación de teléfono para montaje en pared ≤25W.
2.3.2 Canal de comunicación
+ Out up ： RMS: 2V (Impedancia de carga 33Ω)
+ Límites de amplitud de salida: RMS: 1.5V (Impedancia de carga 33Ω)
+ Ganancia: 70dB Ajustable sobre
+ Respuesta de frecuencia: 250-5500Hz ± 3dB
+ Grado de distorsión: ≤5, 1000Hz
2.3.3 Tipo de escritorio estación de teléfono boardcasting parte
+ Amplitud de salida: 2W (Impedancia de carga 8Ω)
+ Ganancia: normalidad 50dB, el rango de ajuste (40-68dB)
+ Respuesta de frecuencia: 250-5500Hz ± 3dB
+ Grado de distorsión: ≤5 (Frecuencia de prueba: 1000Hz, Amplitud de salida: 3W)
+ Impedancia de entrada: 50KΩ
+ Impedancia de salida: 8-16Ω
2.3.4 Las partes de la estación de teléfono al aire libre montado en la pared de radiodifusión.
+ Amplitud de salida: 15W (impedancia de carga 8Ω / 16Ω);
+ Ganancia: Normal 58dB, rango ajustable (40 ~ 68 dB);
+ Respuesta de frecuencia: 250 ~ 5500Hz ± 1.5dB;
+ Distorsión: ≤5% (frecuencia de prueba: 1000Hz, amplitud de salida: 12W);
+ Impedancia de entrada: 50KΩ;
+ Impedancia de salida: 8 ~ 16Ω.
2.4 Distancia de transmisión del sistema
Distancia de transmisión del sistema de la distancia de transmisión efectiva del sistema: 26Km.
2.5 El número de canales.
El sistema tiene un canal de transmisión, Cinco canales de llamada, puede elegir el canal de comunicación girando el interruptor de la estación de llamada, y luego de 3 a 6 llamadas simultáneas al usuario al mismo tiempo.
2.6 Seguridad
2.6.1 Fuerza dieléctrica
Luego, la estación de llamada puede soportar una tensión de 50Hz, 1500V CA sin interrupciones ni fenómenos de arco eléctrico
2.6.2 Resistencia de aislamiento
Luego, llame a la estación a temperatura ambiente, la resistencia de aislamiento del conector de alimentación de CA al equipo del chasis metálico no inferior a 2MΩ.
2.6.3 Corriente de fuga
La corriente de fuga de la estación de llamada es inferior a 3.5 mA.
Capítulo 3 Estructura

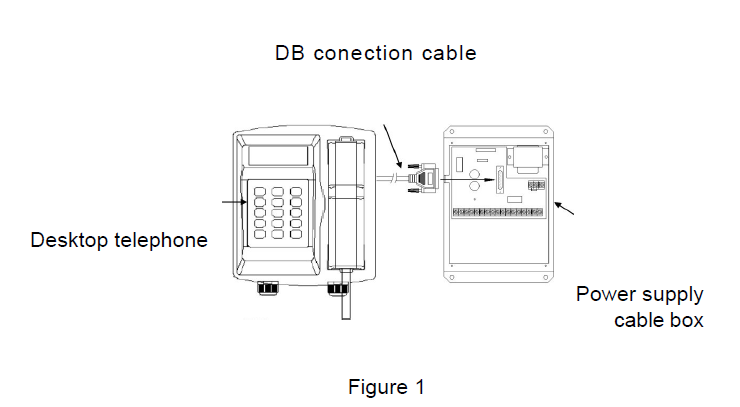

3.1 estación de llamada de escritorio
La estación de llamada está formada por el teléfono de escritorio y las cajas de conexiones eléctricas, de las cuales el teléfono Dimensiones: L: 250 (mm), W: 225 (mm), H: 115 (mm), la caja de conexiones eléctrica Dimensiones L: 210 mm), W: 305 (mm), H: 125 (mm), como en la Figura 1.
El teléfono puede conectar un altavoz externo de 5W si es necesario.

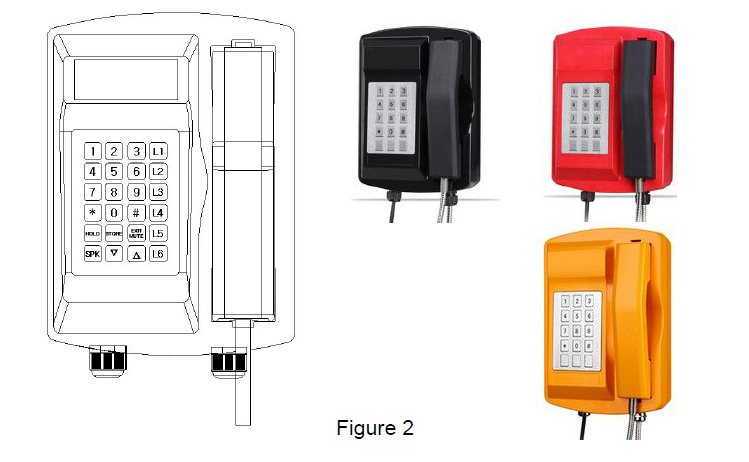

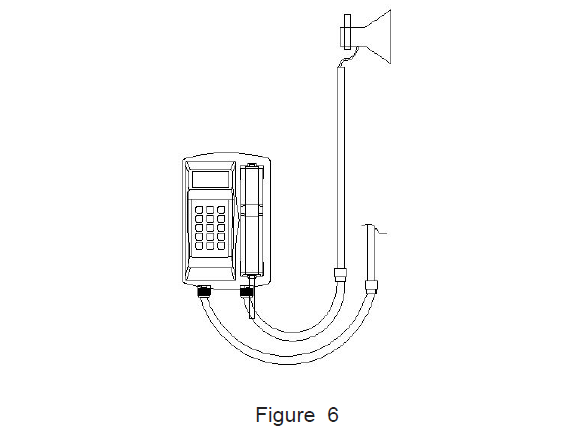

3.2 teléfono montado en la pared interior
La estación de llamada está conformada por el teléfono interior de pared y el altavoz de 15W, luego el teléfono de pared. Dimensiones: L: 290 (mm), W: 185 (mm), H: 118 (mm), como se muestra en la Figura 2.

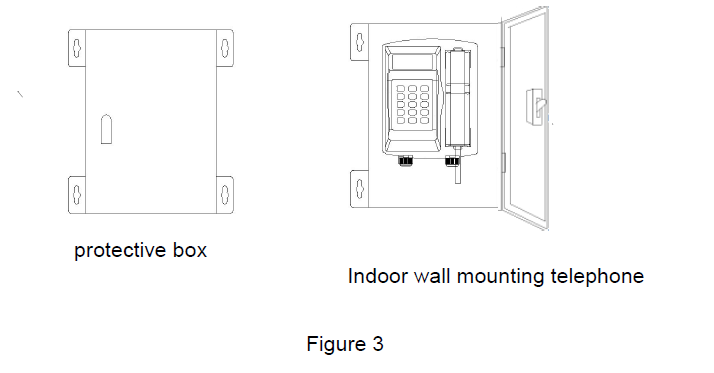

3.3 Estación telefónica exterior de pared.
Consiste en el teléfono interior de pared, caja protectora y altavoz de 15W. Dimensiones de la caja de protección: L: 400 (mm), W: 300 (mm), H: 150 (mm), Dimensiones mostradas en la Figura 3.
3.4 Estación telefónica de línea exterior.
Dimensiones: 400 (mm), W: 300 (mm), H: 150 (mm)

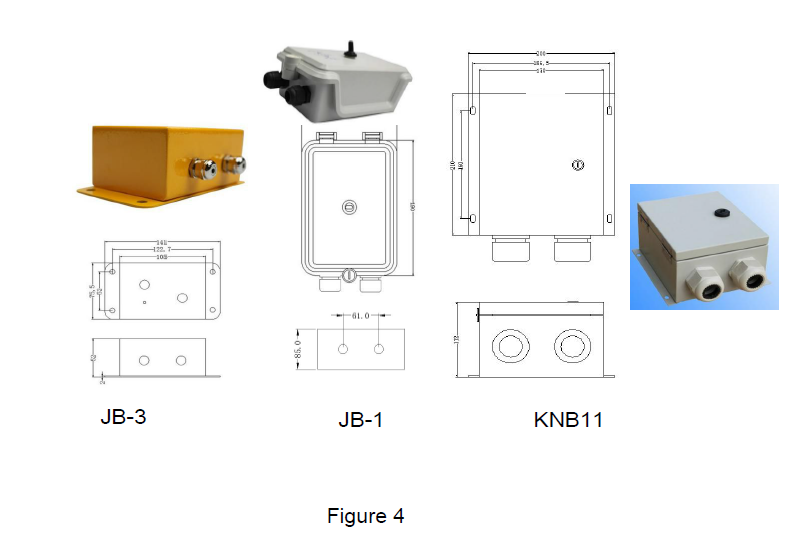

3.5 Caja de conexiones de cables
Tenemos 3 modelos, JB-3, JB-1, KNB11, con placa de terminal interna. La línea se ha completado en la conexión interna, se puede configurar de acuerdo con los requisitos del sitio, las dimensiones se muestran en la Figura 4.
Capítulo 4 Ajuste y ajuste
4.1 Requisitos de instalación

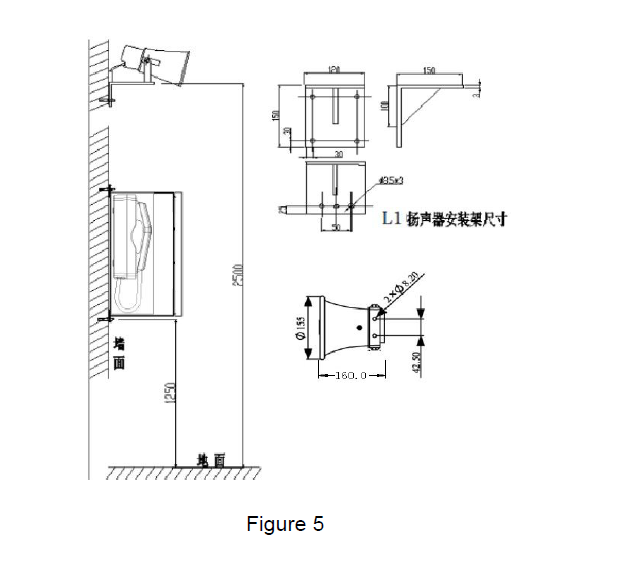

4.1.1 Teléfono de pared interior y estación telefónica de pared exterior La parte inferior debe estar a 1.25 metros sobre el suelo al instalar, los altavoces conectados de 15W deben instalarse a 2.5 metros sobre el suelo, como se muestra .
4.1.2 Estación telefónica de línea exterior
La caja de conexiones de la estación telefónica de la línea externa se instalará en la sala de control y será conveniente para la instalación y el mantenimiento.
4.1.3 cable de tierra
Estación telefónica interior montada en la pared, Estación telefónica exterior montada en la pared, Caja de cableado de la fuente de alimentación, Caja de conexiones de cables, la carcasa de metal a tierra de forma confiable para la instalación.
4.2 Tuberías, tendido de cables
4.2.1 Para cumplir con el complejo industrial y minero, en entornos de campo hostiles, el cable debe ser tendido de tuberías de metal.
4.2.2 El sistema utiliza un cable especial blindado.
4.2.3 Para evitar la interferencia electromagnética, el cableado en el canal del cable o la bandeja de cables, debe evitar el ambiente de alto voltaje, alta corriente y alto campo magnético. Implementación de las disposiciones pertinentes del cableado de comunicación.
4.2.4 Uso de la manguera de resorte de metal para conectar los tubos de cable con el terminal

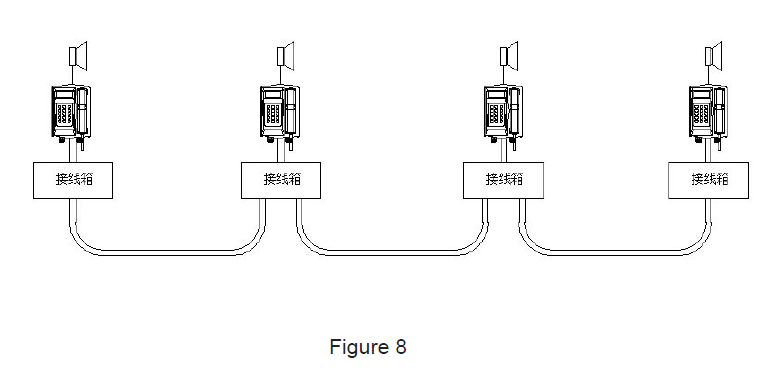

Conexión del sistema 4.3
4.3.1 En el cable antes de que funcionen los terminales, el cable central que está conectado al mismo terminal debe ser una junta de compresión por un terminal en forma de Y o un terminal de forma redonda para garantizar buenas propiedades de conductividad
4.3.2 La secuencia de líneas debe definirse antes de conectar un cable de 8 a 14 hilos, para garantizar que cada terminal esté en línea con una instalación sencilla y un mantenimiento futuro predefinidos;

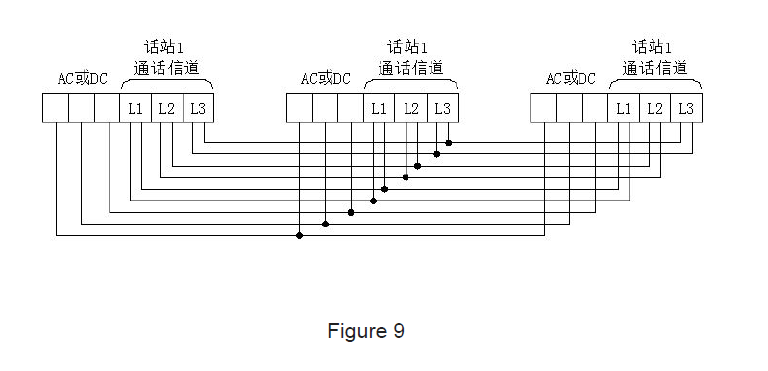

4.3.3 Diagrama de conexión del sistema que se muestra en la Figura 7.
4.3.4 Todos los terminales deben estar conectados a la línea de conexión a tierra cuando se conectan, como se muestra en la Figura 8
4.3.5 La interferencia electromagnética del blindaje del cable se utiliza principalmente para aislar el sitio, se debe conectar a tierra, Figura 9

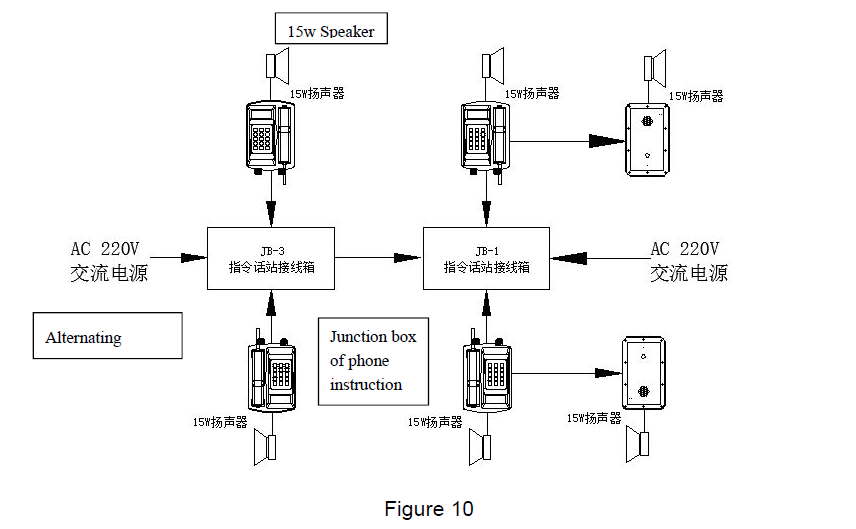

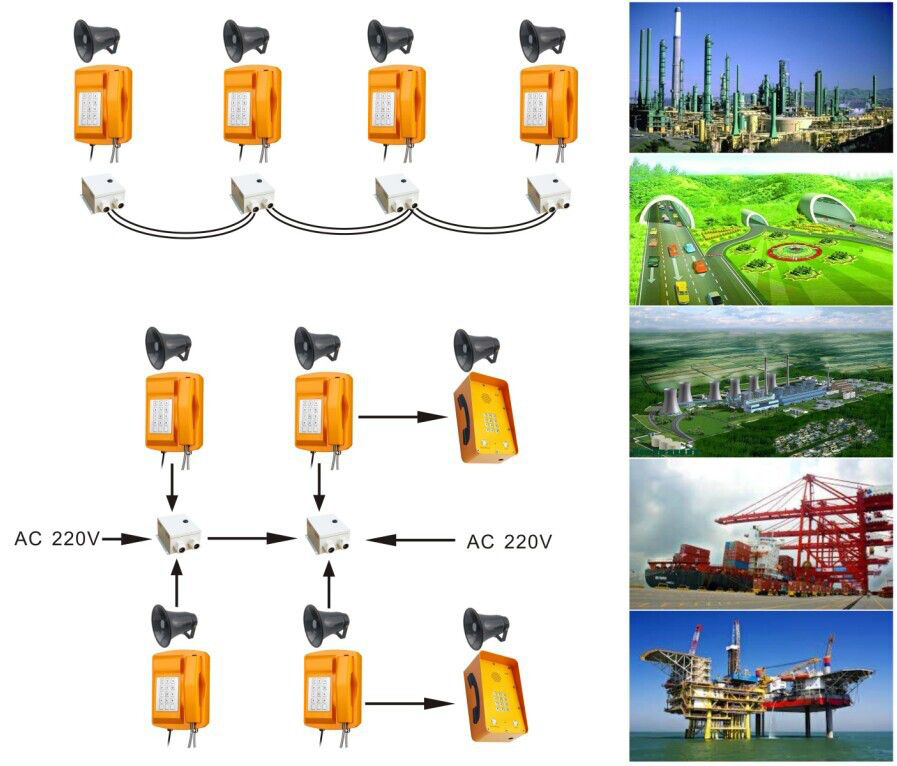

4.3.6 Diagrama de configuración del sistema, Figura 10
4.4 Puesta en marcha de equipos.
4.4.1 Ajuste después de instalar el teléfono de escritorio Ajuste del volumen principal después de instalar el teléfono de escritorio Figura 11, que ajusta el potenciómetro en sentido horario para aumentar el volumen.
Capítulo 5 El uso y operación
Teléfono de escritorio 5.1 y teléfono de pared
5.1.1 Estado de llamada
El usuario A llama al usuario B, quita el teléfono, el sistema ingresa al estado de la llamada de difusión, luego se abren todos los canales de transmisión, la llamada del usuario A se puede escuchar a través de los altavoces.
5.1.2 Estado de llamada
El usuario B escucha la llamada de difusión, retira el auricular y luego habla con el dúplex A del usuario.
5.1.3 Estado de gancho
Después de la llamada, cuelgue la llamada en dos lados, suelte los canales ocupados y complete toda la operación. El teléfono posee la función de colgar automáticamente, la persona que llama cuelga primero, cuelga automáticamente después de recibir la señal de llamada, el usuario también puede elegir establecer una llamada de límite de seis minutos.
5.1.4 Ajuste del volumen de transmisión
Controle los botones de volumen en el teclado '△' para ajustar el volumen.
5.2 Otros
El uso e instalación de teléfonos a prueba de explosiones, usuarios de teléfonos inalámbricos, equipos eléctricos externos y otros equipos telefónicos, consulte las instrucciones pertinentes.
5.3 Reparación y mantenimiento
Para proteger la seguridad del usuario, no abra el gabinete del dispositivo para evitar descargas eléctricas, no es necesario mantener todos los componentes dentro del dispositivo. Si hay una situación anormal, comuníquese con nuestra empresa o con la agencia, estaremos encantados de atenderle. .

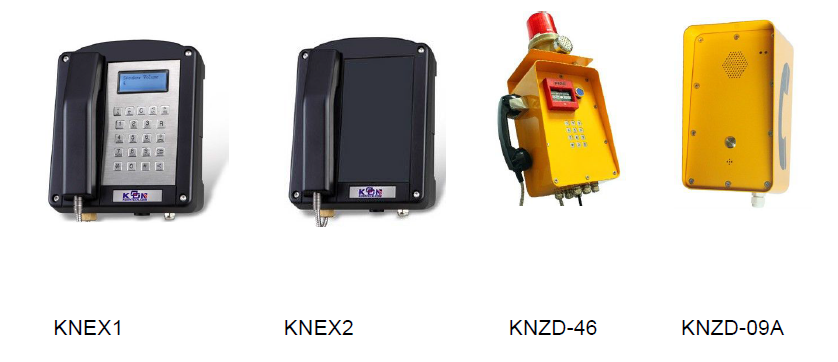

5.4 teléfono opcional
Nuestra compañía proporciona una variedad de teléfonos especiales, los clientes pueden elegir el teléfono adecuado según las necesidades reales, cuando haya necesidades especiales, puede comunicarse con nosotros y personalizar el teléfono con la demanda correspondiente. Bienvenido a visitar nuestro sitio web http: // www.koontech.com para seleccionar todos los teléfonos.
Teléfono antideflagrante KNEX1 Teléfono de extinción de incendios KNZD-46 Teléfono de emergenciaKNZD-O9A
Especificación:
1. Robusto cuerpo fundido a presión SMC, resistente al vandalismo y resistente a la manipulación
2. Resistente a la intemperie según el estándar IP66, rango de temperatura de servicio de: -35 ℃ a + 75 ℃
3. Reed magnética gancho-interruptor
4. Línea de cable alimentada. No requiere alimentación externa ni batería de respaldo.
5. Protección contra el aligeramiento según la recomendación UIT-T K.21
6. Auricular: hecho de SMC especial, alta resistencia anti-golpe, resistente a la intemperie, cable blindado opcional,
7. Receptor compatible con audífonos
8. El cableado de integridad de la extensión permite a la otra estación verificar si la unidad de teléfono aún está operativa para la verificación automática.
9. 7 minutos de tiempo fuera
10. Fácil instalación / reemplazo
