INTRODUCTION

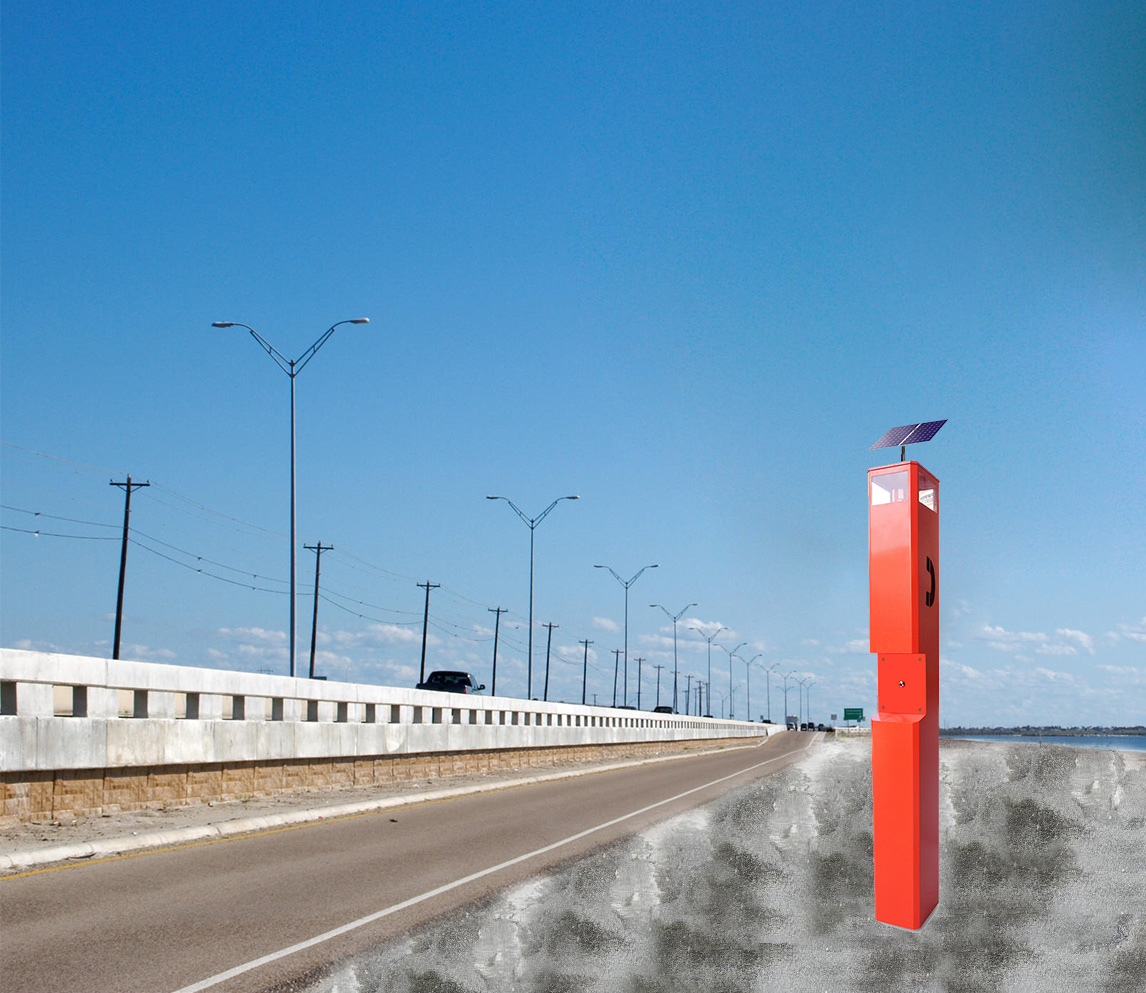

Il s'agit des spécifications fonctionnelles du téléphone d'urgence pour le système ET implémenté le long de la voie rapide. Le document sera divisé en trois parties, à savoir le matériel de bord de route, le matériel de salle de contrôle et le logiciel, ainsi que la partie interface utilisateur graphique.
Un certain nombre de fibres optiques monomodes seront utilisées pour toute la connectivité téléphonique d'urgence du site avec le système de salle de contrôle. Chaque Master ET est équipé d'un convertisseur optique (où il constitue le cœur du système ET): panneau solaire, contrôleur de charge solaire, batterie, carte de protection contre les surtensions.
Chaque ET esclave sera connecté à l’ET maître correspondant. Tous les ET sur le bord de la route sont équipés d'un microphone, d'un haut-parleur et d'un bouton-poussoir. Lorsqu'un utilisateur de la route passe un appel depuis un ET, l'équipement d'interface optique (rack de la salle de contrôle 1) reçoit le signal et l'équipement Audio Matrix (rack de la salle de contrôle 1) reçoit également le signal et établit la communication entre l'utilisateur de la route et l'opérateur l'enregistrement sera lancé. La conversation enregistrée sera conservée sur le serveur ET. L’opérateur de la salle de contrôle sera équipé du logiciel Call In pour lui permettre d’accomplir sa tâche de manière pratique. Le logiciel Call In sera disponible sur les ordinateurs clients. Le système d'exploitation pour le serveur ET et les clients sera basé sur le système d'exploitation LINUX.
Convertisseur optique
Chaque paire de cabines d’appels téléphoniques d’urgence utilise un seul groupe de boîtiers de conversion optique.
CONCEPTION DU SYSTÈME
L’ensemble du système est généralement manipulé à deux endroits:
une. Bord de la route
b. Salle de contrôle
Equipements impliqués au bord de la route:
| Article | La description | La fonctionnalité |
| 1 | Cabine d'appel d'urgence (BCE) | Pour monter un équipement d'interface appelant |
| 2 | Haut-parleur et microphone | Permettre la réception et la diffusion de la voix. |
| 3 | Bouton poussoir | Pour activer le système et alerter l’opérateur Control Cemre |
| 4 | Système d'alimentation solaire | Composé d'un panneau solaire, d'un chargeur de batterie et d'une batterie |
| 5 | Interface optique | Equipement électronique de transmission de données et de voix par fibre optique |
L'unité du centre de contrôle:
mode d'emploi
1Localisation et identification de la BCE appelante
2.Contrôle de la communication téléphonique (mise en attente, retour à l'appel, fin de la communication)
3. Sonner quand une BCE appelle
4. Indication visuelle du numéro de la BCE appelante
5. Contrôle de la file d'attente
6. Test automatique ou manuel de la BCE, réglage
7. Statut opérationnel de la BCE (audio, en attente, en attente, en panne).
8. enregistrement du temps d'appel
9.Transfert par appel à un autre opérateur, communications de conférence à 3 personnes.
10. Composition automatique du service d'urgence
11. Affichage automatique de l'état et des alarmes des équipements ECBOB et de la commande centrale
13. Enregistrement et suivi de conversation (avec option enregistreur)
La BCE principale contient ECBOB, un panneau solaire, un chargeur de batterie, une batterie, un haut-parleur, un microphone et un bouton-poussoir et la BCE esclave contient un haut-parleur, un microphone et un bouton-poussoir.
SYSTÈME D'ALIMENTATION SOLAIRE
Microphone, haut-parleur et positions des boutons dans ET
Spécifications du haut-parleur et du microphone
| La description | Caractéristiques |
| Orateur | |
| Niveau de sortie audio | (0 to 5)W |
| Impédance de haut-parleur | 8 Ohm 5W |
| Microphone | |
| Type | Microphone Electro Dynamique |
Spécifications de la batterie
| La description | Caractéristiques | |
| Tension nominale | 12 V | |
| Capacité nominale | 22 AH | |
| Capacité | Cadence de 20 heures (900 mA) | 18.0Ah |
| Tarif 10 heures (1620 mA) | 16.2Ah | |
| Tarif 5 heures (2000 mA) | 10.0Ah | |
| Résistance interne | Batterie complètement chargée | ≤190 mΩ |
Spécifications du panneau solaire
| La description | Caractéristiques |
| Tension nominale | 18 V |
| Source de courant | 40 W |
| Taille | 520 * 500 * 20 (MM) |
CONTRÔLEUR DE CHARGE SOLAIRE
| La description | Caractéristiques |
| Tension du système | 12V |
| Max charge actuelle | 10A |
| Dimensions | 82 x 58 x 20mm(w x hx d) |
| Consommation personnelle | 10mA |
| Tension de charge finale | 13.8V |
| Type de protection | IP68 |
Système en veille: 32 heures après une charge complète
Durée du système audio système: 17 heures après une charge complète.
EM21 Téléphone principal VoIP Spécifications :
Composition VoIP SIP2.0 en numérotation DTMF Codes audio: G.711, G.723, G.726, G.729
MTBF: 100000hours MTTR: 2 heures Réseau: 10/100 BaseTX Ethernet, RJ45
Hot-line (longueur maximale de chaque numéro de 16 chiffres) connecteurs, Cat5e ou supérieur
Communication: Protocoles IP mains libres bidirectionnels en duplex intégral: IPv4, TCP, UDP, RTP, DHCP, SIP
communication 1 x protocoles LAN: Power over
Signalisation de contrôle d'appel: Info SIP VOIP (DTMF), Ethernet RFC (PoE, 802.3af),
2833 (DTMF) 1x LAN (IEEE 802.3af), accès réseau
Alimentation: Alimentation par Ethernet, IEEE802.3af, Contrôle de classe 0 (IEEE 802.1x), STP (IEEE 802.1d),
Alimentation locale, 12VDC, inactif 2W, maxi 10W RSTP (IEEE 802.1d-2004)
Contacts auxiliaires: (option) Programmation: Mémoire flash non volatile
1 sortie auxiliaire, programmation et configuration des contacts secs par interface graphique Web
Cotes de contact. Charge: Gestion de charge résistive et fonctionnement: DHCP et IP statique,
Charge nominale: 0,3 A à 125 VCA; 1 A à 30 VDC Mise à niveau automatique du logiciel à distance, centralisée
Courant de transport nominal: surveillance 1A.
Tension de commutation maximale: 125 VCA, 30 VCC Code d'annulation d'écho: G.167 / G.168
Topologie du système
Centre de la console opérateur
Serveur PBX IP
