KNTECH PAGA System Instructions
Le système PAGA (système de sonorisation et d’alarme générale) de la plate-forme offshore KNTECH est un
partie importante de la communication interne. Le domaine technique de PAGA est un PABX intégré
(système téléphonique) et l’interphone audio / vidéo, la radiomessagerie, la diffusion, la
autre fonction de communication. La fonction du système est caractérisée par la diversité,
servir pour grande zone et longue distance de transmission. Ce système PAGA est le courant
Plate-forme grand public internationale, configuration du système PAGA et analyse des fonctions
  • Caractéristiques
  • spécification
  • Système
  • Application
  • Image détaillée
  • vidéo

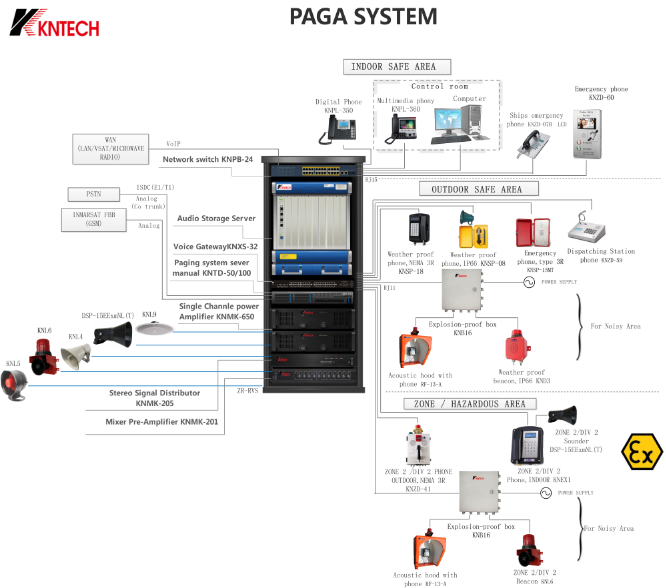

Diagramme de configuration du système PAGA




La description

La plate-forme offshore KNTECH PAGA (système de sonorisation et d’alarme générale) est un élément important de la communication interne. Le domaine technique de PAGA est le PABX intégré (système téléphonique) et l’interphone audio / vidéo, la radiomessagerie, la diffusion, la recommandation et d’autres fonctions de communication. La fonction du système est caractérisée par la diversité, sert pour les grandes zones et les longues distances de transmission. Ce système PAGA correspond à l’analyse de la configuration et des fonctions du système PAGA de la plate-forme grand public actuelle et internationale, et constitue une plate-forme Offshore relativement sûre et fiable, économique et raisonnable. En outre, le système PAGA est également largement utilisé dans les gares ferroviaires, les aéroports, les quais, les écoles, les centres commerciaux, les navires, etc. Le projet est conçu de manière optimale pour ce système, ce qui constitue une référence utile pour le personnel technique et technique concerné.


La composition du système PAGA de la plateforme offshore


     Pour la plate-forme offshore, la composition de base de PAGA comprend trois parties:



     (1) L'hôte PAGA, y compris le module de contrôleur principal, le module média audio et vidéo, un module amplificateur de puissance, un module d'alimentation, une trame et d'autres modules auxiliaires.

     (2) Poste de commande PAGA, y compris le poste de commande principal et le poste de commande à distance.

     (3) L'équipement terminal, y compris les haut-parleurs, le dispositif d'alarme sonore et lumineux, le téléphone de secours étanche / antidéflagrant, etc.


La fonction du système PAGA de la plateforme offshore


Pour les plateformes offshore, la fonction de base de son système PAGA comprend trois parties:


(1) Adresse publique, notamment la fonction de PA

      Les principales fonctions sont la plate-forme Adresse publique et diffusion vocale. C'est la fréquence d'utilisation la plus élevée de ce système. Le personnel de la plate-forme par le biais du poste téléphonique ou du port d’entrée du système audio, et les informations vocales seront diffusées via un haut-parleur situé sur la plate-forme, ce qui permettra finalement d’obtenir l’adresse publique. Le système devrait permettre aux personnes qui se trouvent généralement d’un endroit à l’autre d’entendre clairement la radio au quotidien. De plus, le système ne doit pas nécessairement être destinataire pour toute action visant à recevoir les informations diffusées. Le système de radiodiffusion peut également avoir pour fonction de distinguer différentes régions.


(2) Fonction d'alarme générale, notamment la fonction de l'AG


      La fonction est principalement fait référence à la lecture des informations d’alarme générale sur la plate-forme. C’est la combinaison du système de sécurité. En cas d'urgence, le personnel peut déclencher l'alarme correspondante sur la plate-forme, ou cette alarme sera déclenchée automatiquement par le système de sécurité pour que le personnel effectue les opérations d'urgence appropriées. Le système PAGA peut réaliser une fonction d'alarme générale via un générateur de sons. Le générateur de sons stocke jusqu'à 30 sons modifiables. Il fournit cependant 30 interfaces avec d'autres systèmes pour le déclenchement et la fin des alarmes. En même temps, il est possible de programmer différentes déclenchements d'alarme (par exemple, alarme incendie, alarme gaz, alarme d'abandon) ainsi que la fonction de fin d'alarme sur le bouton de chaque station de contrôle. La fonction GA du système est la suivante, - alarme la tonalité peut être initiée / arrêtée à partir de la station de contrôle ou des interfaces d'E / S à partir du système F / G ou du système de commande - les tonalités d'alarme modifiables sont stockées dans le générateur de tonalités - la station de contrôle peut émettre une alarme d'urgence






(3) Fonctions du téléphone, notamment la fonction de BX

      Un système de communication puissant PAGA comprend le système PABX (système téléphonique). La fonction s’applique aux appels d’urgence, à l’interphone d’urgence, au téléphone à interphone vidéo de la plateforme, ainsi qu’à la fonction de dispatching de la plateforme. Au quotidien

Au travail, le personnel qui doit communiquer avec les autres membres du personnel ou pour répondre aux urgences peut transmettre les informations en utilisant un appel téléphonique d'urgence, y compris toutes les fonctions d'appel, appel unique, groupe. Le personnel du centre de contrôle peut utiliser les fonctions de commande pour effectuer des opérations d'appel unique, d'appel de groupe, d'appel complet, d'appel d'interruption, d'appel de remplacement, de surveillance, d'indicateur occupé, d'appel de commande, d'appel de zone et autres.
